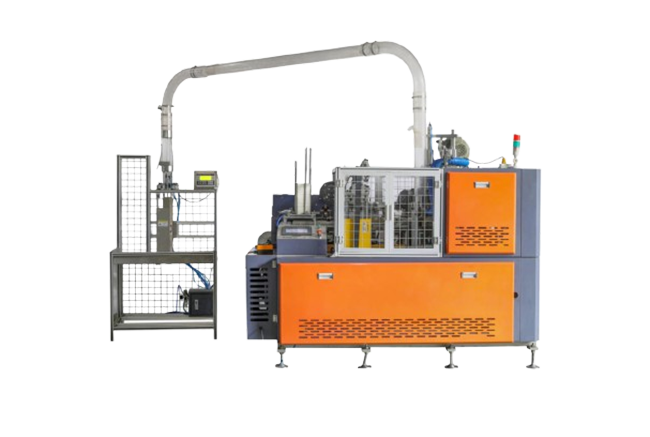

XZBJ-09纸杯机
· XZBJ-09纸杯机

首页产品中心纸杯成型机全自动高速纸杯成型机

  • 产品简介
  • 技术参数
     XZBJ-09型中速机成型机是一种多工位高速自动机械,具有自动送纸,热封成筒,杯口润滑,冲杯底并按放杯底,杯底加热,滚压,上口卷边,成品吹送等连续工序,可适应生产单、双面淋膜冷、热饮纸杯、冰淇淋杯等。


技术简介:

1、采用凸轮和齿轮传动系统,解决了传统转动箱和链条传动带来的弊端,机器在高速运转下更加稳定。


2、采用无焰热风系统,生产效率更高。


3、采用环抱型钢架结构,机器结构紧凑、固定。


4、零部件全部采用标准化生产,通用性强,互换性能好,便于设备维修。


5、采用全自动封闭润滑系统,可保证机器长时间无间断的高速运转。


6、机型小巧,便于输送和放置



设备主要特点解析


1.机器内部结构优化,使结构更加紧密,机器体积变小,便于运输


2.整机采用微电脑可编程控制,触摸屏操作

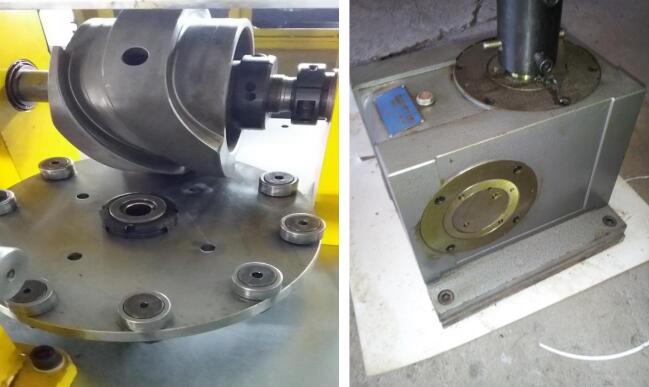

3.核心部位采用槽轮传动,取缔老式的分度箱传动,使得传动更精准,速度快,稳定性更可靠

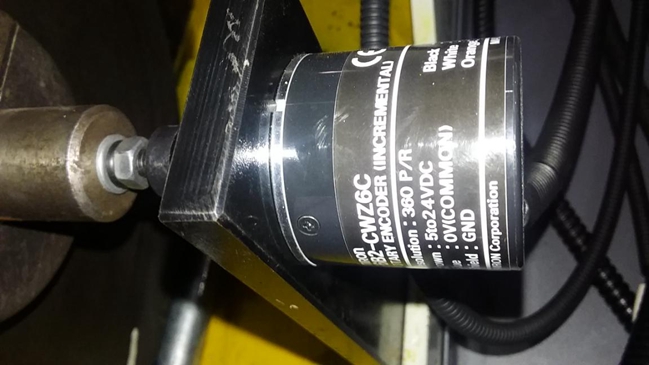

4.编码器数据传送检测,电子凸轮角度调节,使机器更加智能化




5.零部件全部采用标准化生产;设备底座整体通过大型数控机床精准定位安装孔位、安装面的水平性,使得设备的零部件安装更标准化、通用性强、互换性好、便于设备维修

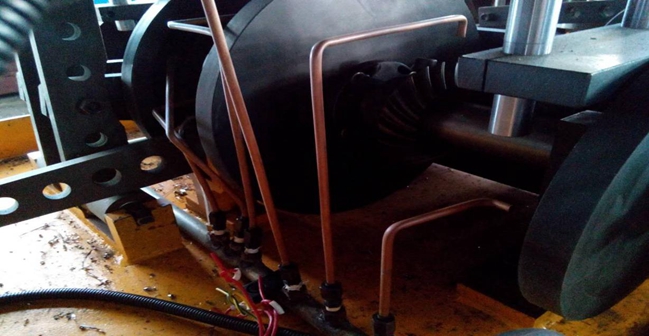

6.机器内部采用全自动润滑系统,确保机器在长时间告诉运转下更加稳定、耐用

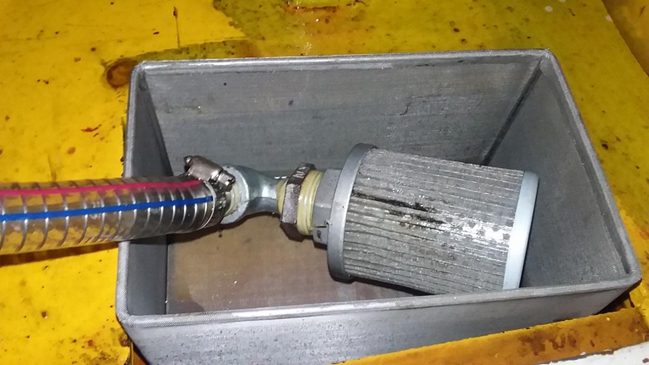

7.整机采用浸润式自动油循环过滤系统,多重过滤,确保该系统的可持续性长期工作的可靠性




8.设备主电机带刹车,让停机检测、调试时,更加定位、更加准确,同时也保障调试人员的安全

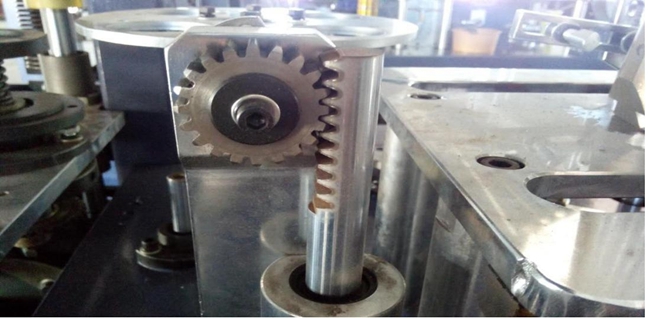

9.机械手齿轮转动,更加稳定,转向角度精准

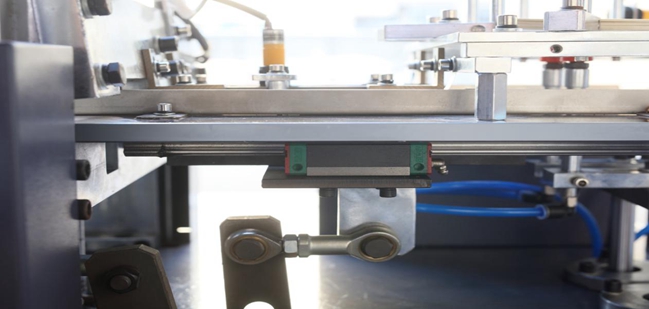

10.送纸和勾杯均采用进口的滑轨和滑块,使运行更加流畅,噪音更小




11.底纸输送采用二道推进设置,一道采用步进电机输送;二道采用伺服电机精准送纸,保证精度,避免浪费


主要技术参数

总功率
Total power

10.5 kw

纸张规格
Paper size

Single PE /Double PE

纸张克重
Paper weight

190-300g/㎡;±20g/㎡

纸杯规格
Paper Bottom

BottomΦ30-52.8mm;TopΦ35-82mm;
High 30-92mm

产 能
Production capacity

80-90 pcs/min

电源规格
Electrical specifications

380V,50Hz

气源规格
Air Use

0.6-0.8Mpa; 0.4m³/min

装箱规格:主机
计杯架
Packing specifications

L:2200mm;W:1200mm;H:1700mm
L:850mm;W:950mm;H:1700mm

运输重量
Shipping weight

2000kg


主要配置列表

品名 Item name

产地/品牌 Origin/brand

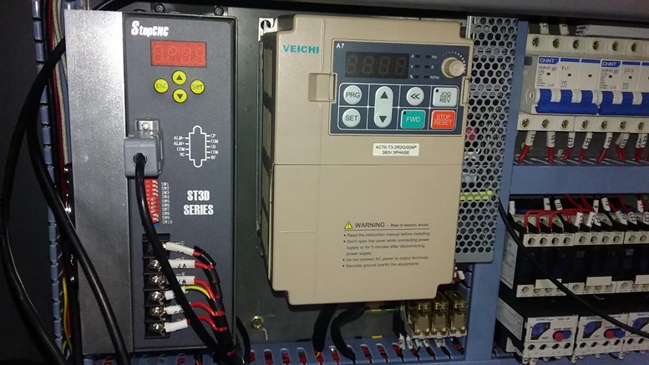

触摸屏 Touch screen

中国 VEICHI

变频器 The inverter

中国 VEICHI

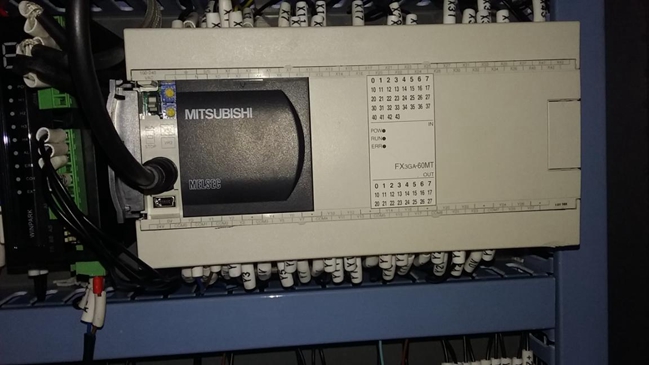

可编程控制器 PLC

日本 三菱

温度模块 Temperature module

中国 汇邦

编码器 The encoder

日本 欧姆龙

超声波 ultrasonic

中国 长荣 EVER GREEN

接触器 contactor

中国 正泰

断路器 The circuit breaker

中国 正泰

热继电器 Thermal relay

中国 正泰

固态继电器 Solid state relay

中国 奥义

继电器模块 Relay module

中国 玛格电子

晶体光管模块 Crystal light tube module

中国 玛格电子

主电动机 The main motor

中国 至宝

步进电机 Stepper motor

中国 睿驰

驱动器 drive

中国 睿驰

开关电源 Switching power supply

中国 铭伟

按钮 button

德国 施耐德

高速静音滑道 High-speed mute slide

中国 上银

光电开关 Photoelectric switch

中国 军工

光电传感器 Photoelectric sensor

日本 松下

槽轮 Slot wheel

进口

轴承 bearing

日本

轴承 bearing

中国 哈尔滨

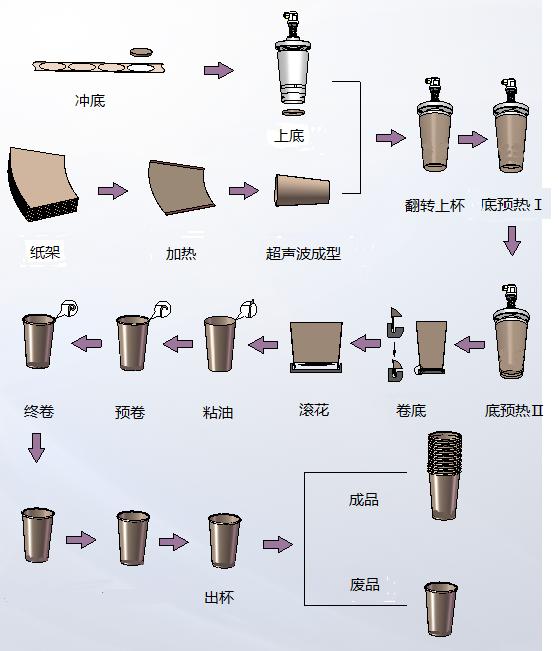

纸杯的生产流程图解

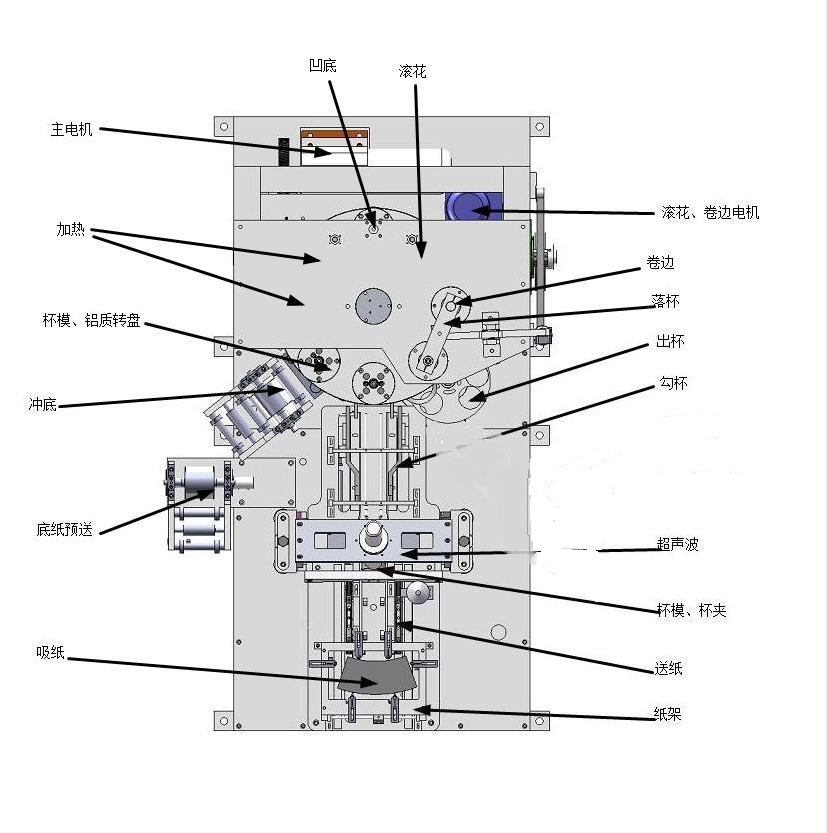

设备部件工位详解图
