WJ-80中速纸碗机
· WJ-80中速纸碗机

首页产品中心纸碗成型机全自动中速纸碗成型机

  • 产品简介
  • 技术参数

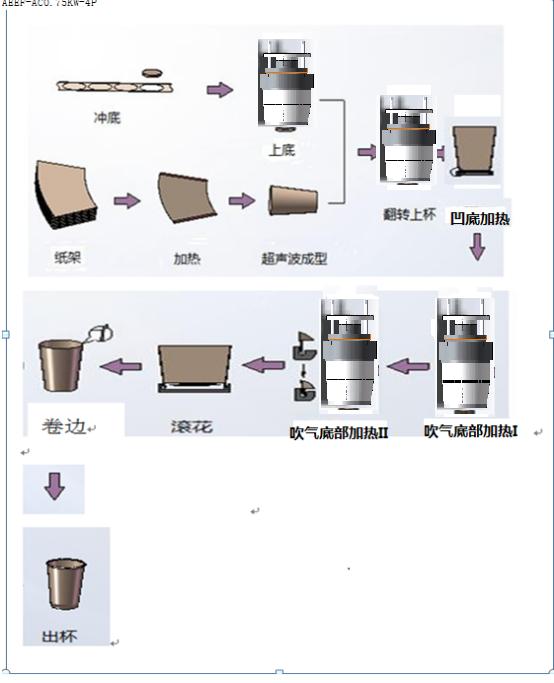

      WJ-80型中速纸碗成型机是一种高性能自动机械,具有自动送纸、进口加热器封口、杯口润滑、自动送杯底、滚压和自动收杯等功能,生产杯型有单面和双面淋膜等各种碗型。

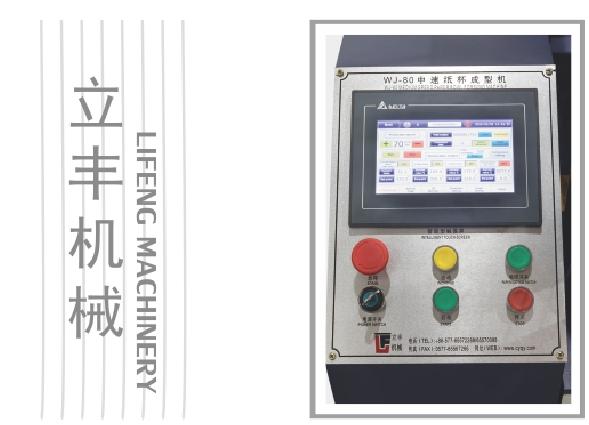

PLC控制,触摸屏操作




超声波配置

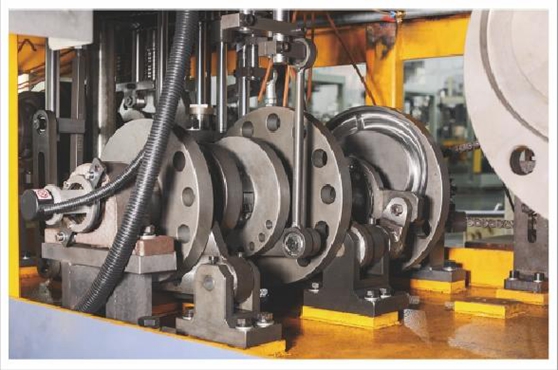

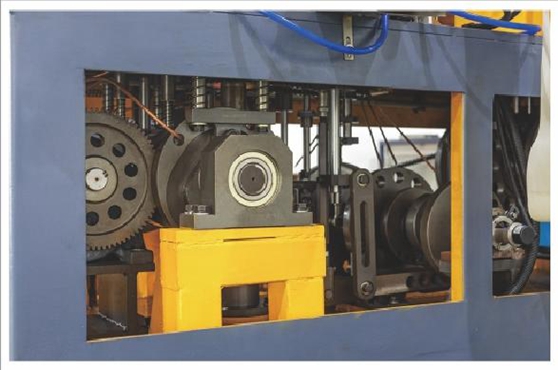

凸轮传动,槽轮控制行程




两道送底




底部热吹风加热



底纸气动抬升

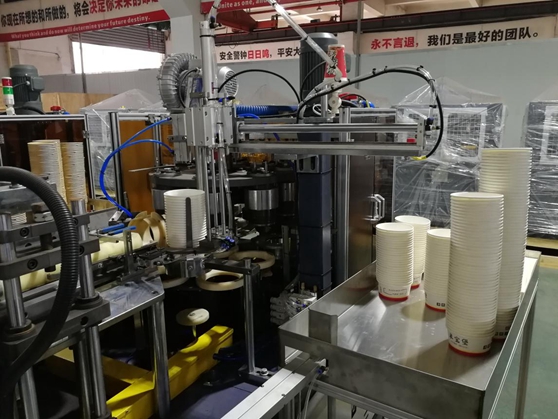

2号方案出杯方式的机型



↑上图为出杯方式:1方案
↓下图为出杯方式:2方案



主要技术参数



机型

WJ-80型中速纸碗机

重量

2000kg

装箱规格

长2200mmx宽1200mmx高1800mm

电气规格

三相380V 16KW

气源规格

0.6-0.8MPa,0.4m3/min

产能

70—80只/分钟

纸张规格

单PE/双PE

纸张克重

170-350g/m2

纸碗规格

A=90mm-140mm/

B=70mm-110mm

C=50mm-105mm

D=5mm-11mm


 配置清单

电气配置

超声波

台湾长荣/科鉴



变频器

桑川/台达



显示屏

台达



接触器

施耐德



继电器模块

玛格电子



步进电机

睿驰/米格



编码器

欧姆龙



固态继电器

美格尔



光电/接近开关

松下



可编程控制器

台达



主电机

至宝

K系列弧齿锥齿轮减速机

卷边滚花电机

至宝

立式三相铝壳电机

油泵电机

意达



预送电机

永嘉三菱



PLC

台达



电磁阀

经纬



配置

导轨

台湾上银

高速静音

直线光轴

日本NSK



刀模模具、滚花

Cr12MoV淬火



凸轮

20CrMoTi渗碳淬火

数控加工、精磨

齿轮

20CrMoTi渗碳淬火

精磨

轴承

日本NSK



转盘

铝合金5A02
