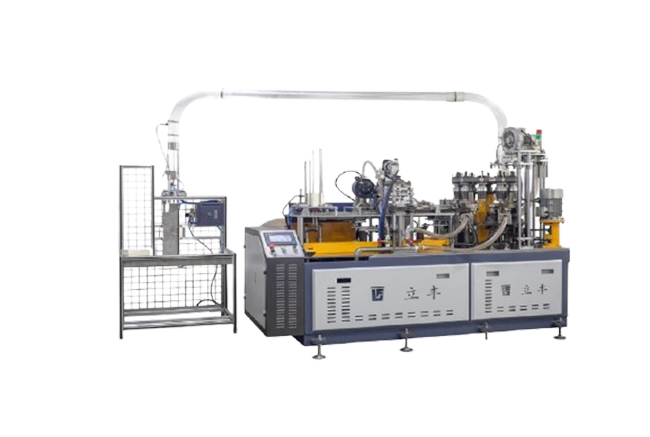

LF-110纸杯机
· LF-110纸杯机

首页产品中心纸杯成型机

  • 产品简介
  • 技术参数

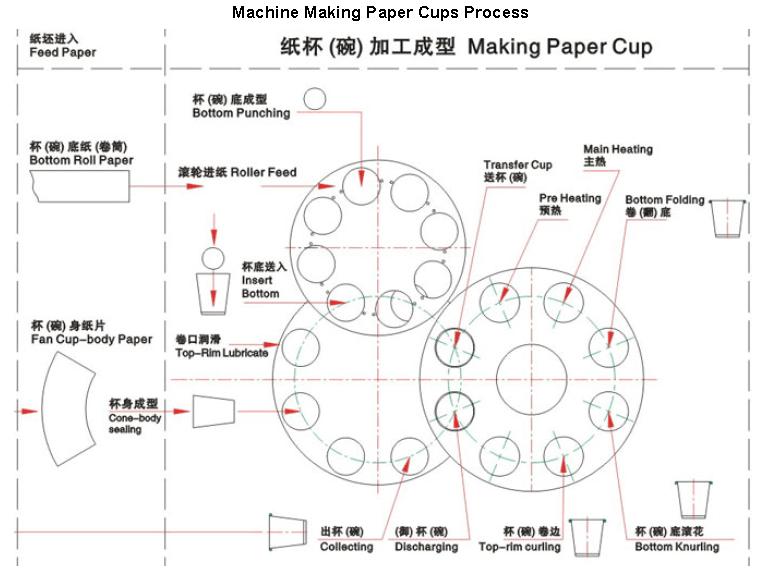

     LF-110中速纸杯成型机是多工位高速自动机器,生产单层和双层PE涂层的饮料杯自动送纸,密封,注油,底部连续过程,切割,加热,滚花,卷曲和堆叠。本机采用热风系统,PLC控制,伺服电机驱动,全自动故障警告,计数,检测,停机等 该机速度可达100-120pcs / min。


特点:

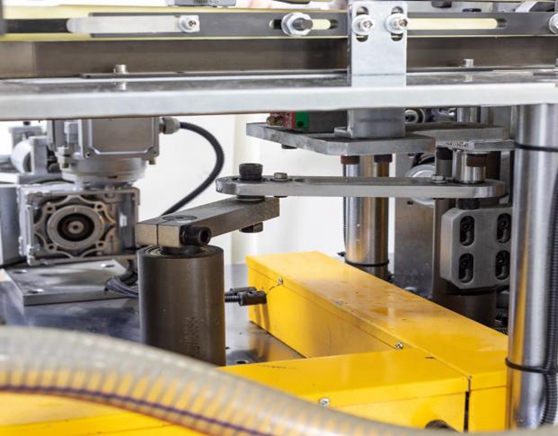

核心部件采用开式凸轮设计,带减速电机

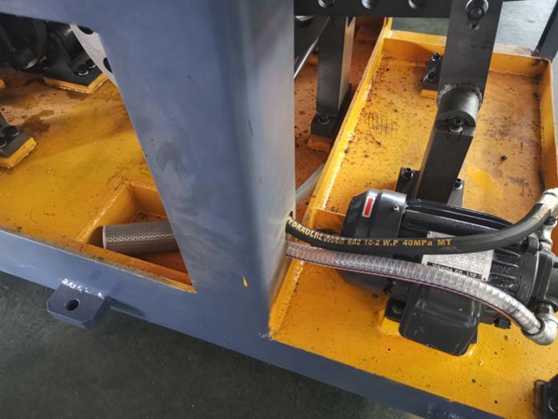

机台采用油泵自动润滑及过滤,维护保养更方便。





使用热风加热器系统使底部更加完美并确保精度。




控制面板采用触摸屏,视野更清晰,整个电器采用进口配置,通用性强,性能好,便于设备维护。





该机器由PLC控制,并具有编码器,可控制超声波,传感器,电磁阀等的工作,从而使每个过程的运行更加准确。




使用新型的旋转式纸扇送纸系统,而不是传统的线性轴承,以确保机器性能更稳定,机器速度更快。










Name 名称

Middle Speed Paper cup Machine

HS Code

8441309000

Model 型号

LF-110

The machine includes: Finished cup Collect System设备包含收杯设备

Paper cup Size尺寸范围

A=70mm-95mm

B=48mm-70mm

C=60mm-135mm

D=5mm-10mm

Raw Material 材料要求

One-side or two-side PE coated paper(Singe PE or Double PE coated paper)
单双淋膜纸

Speed速度

100-120pcs/min

Speed of 20 hours stable running per day
机器可以每天运行20小时

Suitable paper weight材料厚度

190-350gsm

Voltage supply电压支持

380v50hz 3-phase
*If user’s voltage supply is different, please inform us in advance.

Working Air Source供气要求

Air pressure 0.5-0.8Mpa, 0.4m3/min
User should buy Air Compressor客户需要购买空压机

General power总功率

16kw

Net weight 净重

2500kgs

Measurement (mm)尺寸

2500*1100*1500

Cup Side Sealing 超声波

EVERGREEN Ultrasonic

We can customize machine and mold according to customer’s requirement.
部分要求可以根据客户情况定制

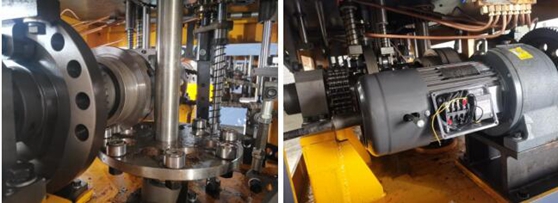

电机Motor

主电机Main motor

China ZHIBAO

Knurling/ curling motor

China ZHIBAO

配置
Configuration

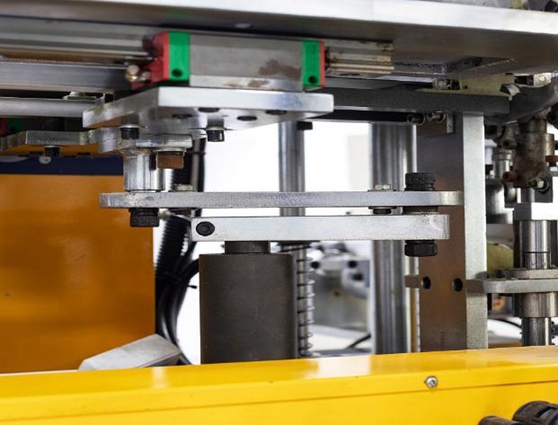

导轨guide rail

Taiwan HIWIN

直线光轴Straight line bearing

JAPAN NSK

刀模模具、滚花
cutting mold and knurling

Cr12MoV Quenching

凸轮open cam

20CrMoTi
Carburizing and quenching

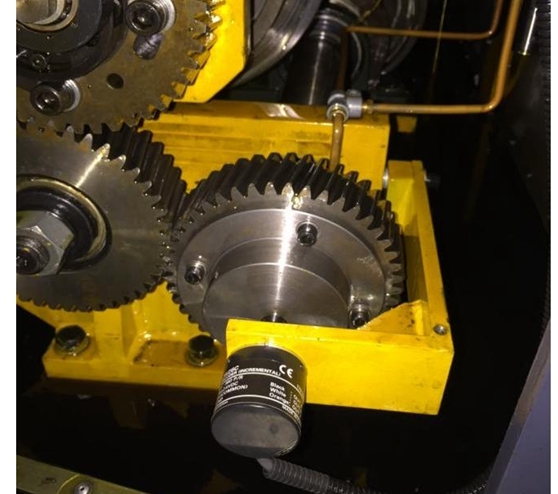

齿轮 gear

20CrMoTi
Carburizing and quenching

轴承bearing

JAPAN NSK

转盘 Turnplate

Aluminium alloy 5A02

电器
Electric elements

显示屏TOUCH SCREEN

台湾台达

可编程控制器PLC

台湾台达

超声波 ULTRASONIC

EVERGREEN Ultrasonic

热风器 Hot air heater

China brand

编码器 encoder



变频器Frequency converter

台湾台达

Contactor (switch )



Sensor

日本 PANASONIC(JAPAN)
